DW單體支柱

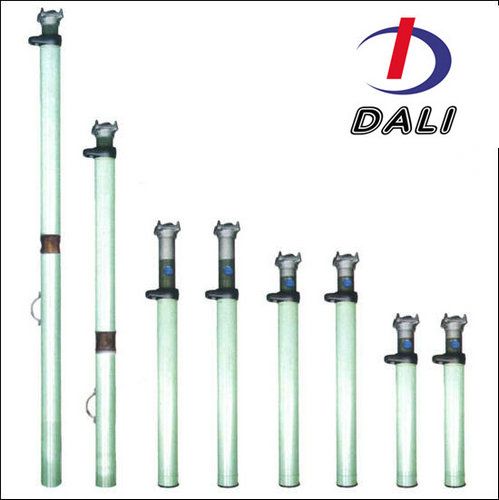

DW單體液壓支柱簡介

DW單體液壓支柱為恒阻式支柱，它可以與各種頂梁配合，也可以作主柱使用?？晒┟旱V一般機械化采煤或炮采工作面支護項板用，也可供綜合機械化采煤工作面端頭支護或其他臨時性支護使用。

DW單體液壓支柱與金屬鉸接頂梁配合，供煤礦一般機械化炮采工作面及綜采工作面端頭或臨時支付頂板用，適用于煤層傾角小于25°的工作面，采取一定措施 時，亦可用于傾角25°--35°回采工作面。本系列單體液壓支柱穩定性好、技術性能優勢突出，將煤礦普采工作面的單體支護高度由2.5米提高到 3.5米，3.5米以下的煤層可實現一次性采全高，同時可為煤層厚度為4.5米以下工作面提供端頭及超前支護。

DW單體液壓支柱產品特點

1、工作行程大，特別適用于井下頂板高度變化大的工作面。

2、支柱采用內孔密封，在井下耐磕碰，使用面廣.

3、不斷裂。采用摩擦焊、焊縫不斷裂。

4、支柱采用了新型的密封裝置，去掉了DZ型支柱活塞與活柱之間的泄露點，使用安全可靠。

5、可水平支護。

6、強度高,不彎曲。

DW單體液壓支柱型號意義

例如DW25-250/100： D-代表單體液壓支柱  W-代表外注式

25-為支柱較大高度  250-為支柱的額定工作阻力 100-為支柱的油缸直徑

DW單體液壓支柱參數

主要技術特征：型號 額定工作阻力（kN） 額定工作液壓（MPa） 初撐力（kN） 泵站液壓（MPa） 較大高度 較小高度 工作行程 缸徑 使用工作液 質量

DW35-150/100 150 19.1 118~150 15~20 3500 2700 800 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 88

DW31.5-200/100 200 25.5 118~157 15~20 3150 2350 800 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 78.8

DW28-250/100 250 31.8 118~157 15~20 2800 2000 800 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 70

DW25-250/100 250 31.8 118~157 15~20 2500 1700 800 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 58

DW22-300/100 300 38.2 118~157 15~20 2240 1440 800 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 55

DW20-300/100 300 38.2 118~157 15~20 2000 1240 760 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 51.5

DW18-300/100 300 38.2 118~157 15~20 1800 1110 690 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 47

DW16-300/100 300 38.2 118~157 15~20 1600 1005 595 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 43.5

DW14-300/100 300 38.2 118~157 15~20 1400 900 500 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 40

DW12-300/100 300 38.2 118~157 15~20 1200 792 408 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 36.3

DW10-300/100 300 38.2 118~157 15~20 1000 685 315 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 32

DW08-300/100 300 38.2 118~157 15~20 800 578 222 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 28.2

DW06-300/100 300 38.2 118~157 15~20 630 485 145 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 251
