XRB10-66斜井人車
作者：
發布時間：2017年12月11日
閱讀量：10391次

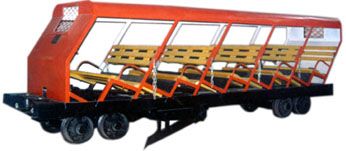

XRB10-6/6系列斜井人車介紹:
抱軌式斜井人車是使用于井下木枕或是水泥枕，不是那么的局限，使用簡單。主要特點為：轉向、聯動靈活，操作簡單、適應角度大，安全性能優越。
抱軌式斜井人車是礦山斜井運送人員的安全設備。如發生斷繩或意外能自行制動或人工操作制動。適用于600毫米軌距18-24公斤/米的鋼軌、木枕、水泥枕及水泥正體道床，傾角10-40度。
抱軌式斜井人車的牽引，支撐，連動系統設在同一中心線上，連接裝置為球型連桿機構，使組車的連接間隙控制在滑動公差之內。抱軌式斜井人車的轉向架垂直、水平的轉向半徑均小于12米，并且內設橡膠緩沖彈簧，乘坐舒適。
抱軌式斜井人車主要技術參數：
規 格 | XRB10-6/6 | XRB15-6/6 | XRB15-9/6 |
較大牽引力 KN | 60 | KN 60 | KN 60 |
較大速度 | m/s 4 | m/s 4 | m/s 4 |
彎道半徑 水平方向 | 12m | 12m | 12m |
垂直方向 | 16m | 16m | 16m |
轉向架中心距m | 1.2 | 1.2 | 1.2 |
軌 距 | 600mm | 600mm | 900mm |
載 人 數 位 | 10 | 15 | 15 |
凈 重 頭 車 | 1.64t | 2.08t | 2.48t |
尾 車 | 1.13t | 1.16t | 1.373t |
外形尺寸 長m | 4.421 | 4.421 | 4.421 |
寬 m | 1.050 | 1.200 | 1.350 |
高 m | 1.495 | 1.532 | 1.532 |
斜井斜井人車消除了自動制動系統的連接間隙，使剎車時各節車箱剎車時機保持一至。
